1 产品概述

GYCB系列三相交流保护继电器（又称三相电源监视器、相序保护器等）主要用于交流50Hz，工业三相源AC220V、380V等电压级别的各种故障检测，对三相电源使用中的缺相、逆相(相序)、三相电压不平衡等提供继电保护，产品广泛应用于空压机、电动机、配电箱、水泵、油泵、中央空调机组、电控箱、配电柜、起重机等，如中央空调压缩机保护，各种电梯的电源监视，水泵、油泵防缺相、逆相保护等，是工业设备运行中维护设备工作电压正常的不可缺少的保护产品。
  本产品符合GB14085.5－2001 eqv IEC60947－1：1999标准(不得安装在变频电流的输出侧！)

2 结构特点
1）安装方式：该保护器底座采用导轨式，内设两个M4螺孔结构，直接独立安装或HT35导轨安装。

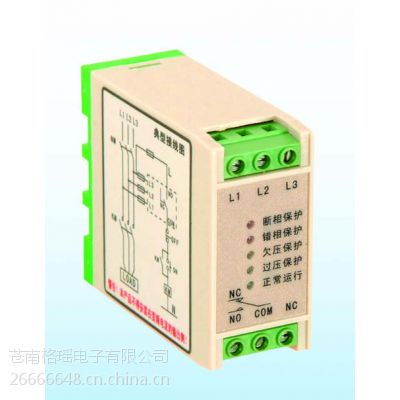

2）指 示 灯：以五个指示灯分别来指示：正常运行，断相（电压三相不平衡），错相，欠压，过压。
3）外型尺寸： 68mm×30mm×76mm。
3 保护特性
1)断相保护：指被保护线路任意一相发生断相故障，立即动作。

2)电压不平衡保护：指三相电压不平衡将会影响线路安全运行的一种电压不平衡的保护，立即动作。

3) 错相 (相序) 保护：指被保护线路的电源输入相序错，立即动作。

4) 过压保护：指被保护线路电压高于设定值，延时3-8秒后动作。
5) 欠压保护：指被保护线路电压低于设定值，延时3-8秒后动作。

4 主要技术数据
1） 主电路：
   1）额定电压：AC220V，AC380V。
   2）主电路的连接导线：绝缘铜线其载面积1.0~2.5mm。若单股铜线可直接插入接线柱；若采用软线，则必须在导线上加针型接线头，以确保连接可靠。
2） 辅助电路：
   1）具有一常开触点和一常闭触点输出。
   2）触点容量：250VAC 2.*** ，30VDC 1.***
   3）约定发热电流：***
  4）外形及安装尺寸
